Układ adsorpcji, desorpcji i spalania katalitycznego na węglu aktywnym

1 Wprowadzenie do przemysłowej technologii ograniczania emisji LZO

Przemysłowa kontrola zanieczyszczenia powietrza stała się kamieniem węgielnym zrównoważonej produkcji w globalnych sektorach, takich jak odlewnictwo, chemikalia, metale nieżelazne i poligrafia. Wśród różnych dostępnych technologii łagodzenia emisji lotnych związków organicznych, system desorpcji i spalania katalitycznego z wykorzystaniem adsorpcji węgla aktywnego wyróżnia się jako najlepsze rozwiązanie. Ta zintegrowana technologia pozwala sprostać wyzwaniu związanemu z zarządzaniem dużymi ilościami organicznych gazów odlotowych o niskim stężeniu i przekształcaniem niebezpiecznych emisji w nieszkodliwe produkty uboczne przy jednoczesnej minimalizacji zużycia energii.

Zrozumienie podstawowej mechaniki, korzyści operacyjnych i scenariuszy zastosowań tego systemu pozwala obiektom przemysłowym osiągnąć zgodność z rygorystycznymi przepisami środowiskowymi przy jednoczesnej optymalizacji kosztów operacyjnych.

2 Komponenty systemu i specyfikacje materiałowe

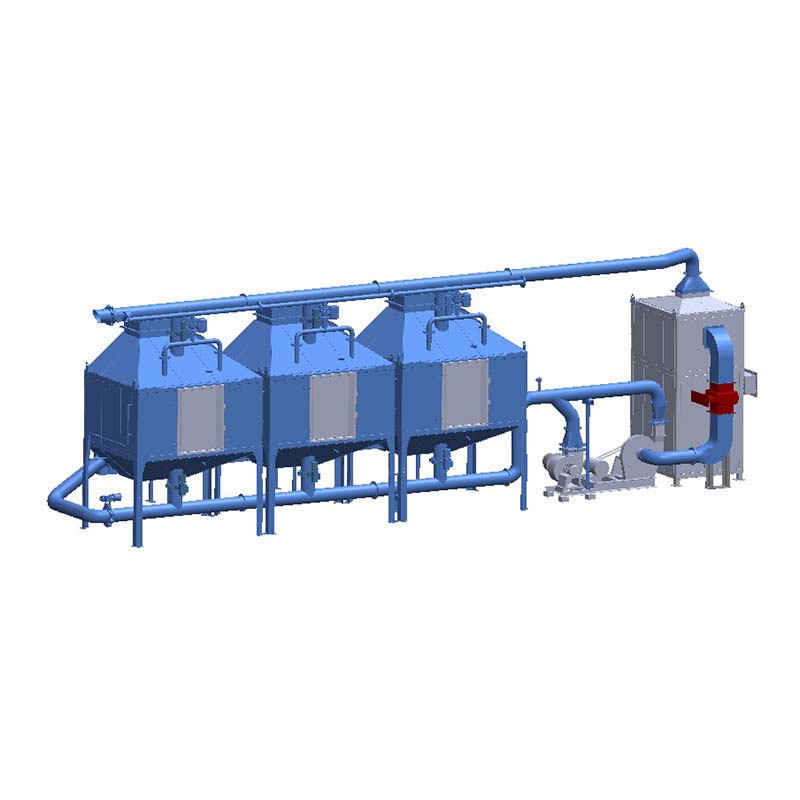

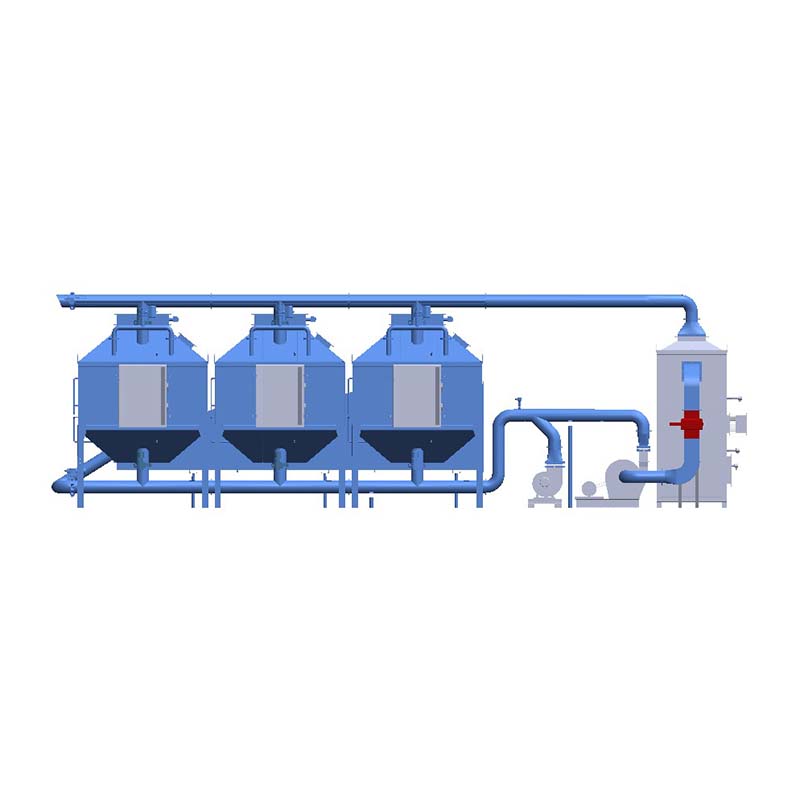

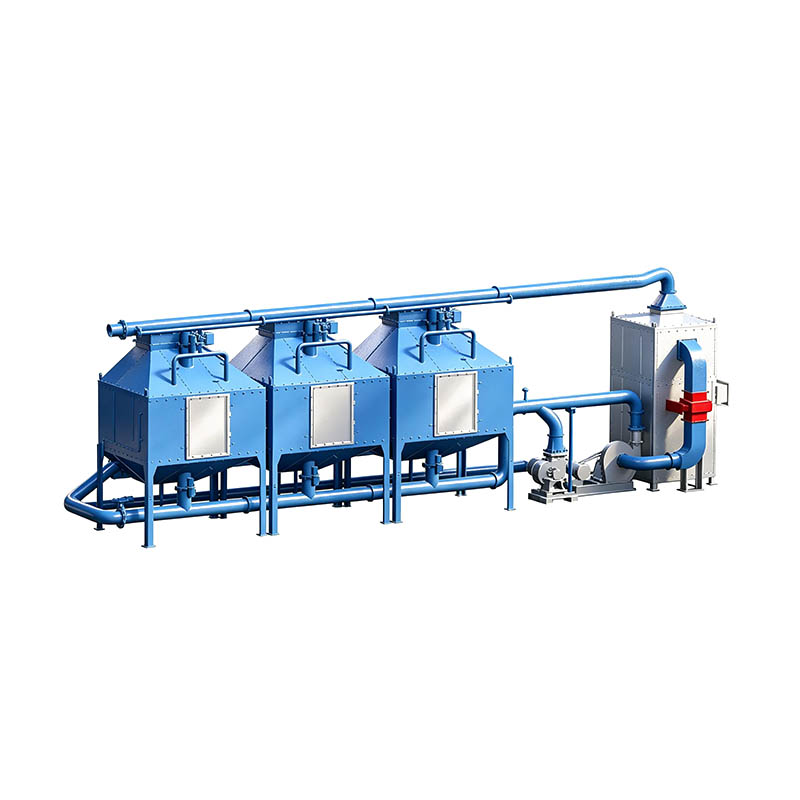

Skuteczność systemu emisji przemysłowych zależy w dużej mierze od jakości jego komponentów i konstrukcji jednostek przetwarzających. Standardowy system składa się z filtracji wstępnej, wielu złóż węgla aktywnego, jednostki grzewczej desorpcyjnej, katalitycznej komory spalania i inteligentnego systemu sterowania.

2.1 Jednostka filtracji wstępnej

Zanim surowy gaz odlotowy wejdzie w fazę adsorpcji, musi zostać poddany rygorystycznej obróbce wstępnej. Spaliny przemysłowe często zawierają cząstki stałe, pył i mgłę olejową, które mogą zatykać mikropory materiału adsorbującego. Wysokowydajne filtry suche lub płuczki wodne usuwają te zanieczyszczenia, chroniąc główne elementy.

2.2 Złoże węgla aktywnego o strukturze plastra miodu

W fazie adsorpcji wykorzystuje się węgiel aktywny o strukturze plastra miodu o wysokiej zawartości jodu. Materiał ten został wybrany ze względu na niski opór przepływu powietrza i wysoką wytrzymałość konstrukcyjną. Geometryczna konstrukcja pozwala na szybki transfer masy i maksymalną ekspozycję powierzchni, zapewniając skuteczne uwięzienie lotnych związków organicznych w matrycy węglowej.

2.3 Katalityczna komora spalania z katalizatorem z metali szlachetnych

Strumień desorpcji, obecnie wysoce stężony, wchodzi do katalitycznej komory spalania. Wewnątrz znajduje się katalizator z metalu szlachetnego, zwykle składający się z platyny lub palladu, rozmieszczony na ceramicznym podłożu o strukturze plastra miodu, który ułatwia utlenianie w niskiej temperaturze. Umożliwia to rozkład związków organicznych bez stosowania ekstremalnych temperatur wymaganych przy bezpośrednim spalaniu termicznym.

3 Tabela kompleksowych specyfikacji technicznych

Aby zapewnić jasne zrozumienie sposobu działania tych systemów w różnych zastosowaniach przemysłowych, poniższa tabela danych przedstawia podstawowe parametry techniczne i operacyjne typowe dla instalacji o wysokiej wydajności.

4 Mechanika operacyjna i przebieg procesu

Przepływ pracy w systemie jest podzielony na trzy odrębne, ciągłe fazy, które działają w pętli cyklicznej, aby zapewnić nieprzerwane działanie fabryki.

4.1 Faza adsorpcji

Nierozcieńczone spaliny przemysłowe są zasysane przez układ wstępnej obróbki za pomocą głównego wentylatora systemu. Czysty gaz przechodzi do złóż adsorpcyjnych z węglem aktywnym. Lotne cząsteczki są utrzymywane w strukturze węgla dzięki fizycznym siłom adsorpcji, a oczyszczone, czyste powietrze jest odprowadzane bezpośrednio do atmosfery przez komin.

4.2 Faza desorpcji i koncentracji

Kiedy złoże adsorpcyjne osiągnie zadaną granicę nasycenia, system sterowania automatycznie przełącza przepływ powietrza na świeże złoże węgla. Do nasyconego złoża wprowadza się niewielki strumień ogrzanego powietrza, zwykle o temperaturze około 100 stopni Celsjusza. Ciepło to przerywa fizyczne wiązanie między węglem a cząsteczkami organicznymi, uwalniając wysoce stężony strumień gazu, który stanowi ułamek pierwotnej objętości spalin.

4.3 Faza utleniania katalitycznego i odzyskiwania ciepła

Stężony strumień trafia do komory katalitycznej, gdzie jest podgrzewany do temperatury aktywacji katalizatora. Gdy gaz przechodzi przez katalizator platynowy lub palladowy, zachodzi egzotermiczna reakcja utleniania. Związki organiczne przekształcają się w dwutlenek węgla i parę wodną. Ciepło wytwarzane w tej reakcji jest wychwytywane przez wewnętrzny wymiennik ciepła i kierowane w celu utrzymania temperatury powietrza desorpcyjnego, tworząc wysoce samowystarczalną pętlę energetyczną.

5 podstawowych korzyści integracji systemów przemysłowych

Wdrożenie zintegrowanego systemu zapewnia wyraźną przewagę nad jednostopniowymi filtrami węglowymi lub standardowymi utleniaczami termicznymi.

• Ulepszone protokoły bezpieczeństwa: Nowoczesne systemy obejmują zautomatyzowane zawory przeciwwybuchowe, czujniki temperatury, klapy przeciwpożarowe i linie wtrysku chłodzenia azotu w celu zarządzania profilami termicznymi zarówno złóż węgla, jak i komory katalizatora.
• Zminimalizowane koszty eksploatacji: Koncentrując gazy odlotowe, energia potrzebna do zniszczenia substancji zanieczyszczających zostaje radykalnie zmniejszona. Przy idealnych poziomach stężeń system może osiągnąć równowagę termiczną, w której nie jest potrzebne zewnętrzne paliwo pomocnicze.
• Wydłużona żywotność sprzętu: Ponieważ węgiel aktywny jest regularnie regenerowany na miejscu, eliminuje się potrzebę częstej ręcznej wymiany węgla, co obniża koszty pracy i ogranicza powstawanie wtórnych odpadów.

6 zastosowań przemysłowych w różnych sektorach

Różne branże czerpią korzyści z tego systemu w oparciu o ich specyficzne cechy produkcyjne.

6.1 Odlewy i odlewnie metali

Linie odlewnicze generują złożone emisje organiczne podczas procesów wytwarzania form, zalewania rdzenia i chłodzenia. Emisje te zawierają mieszankę spoiw, rozpuszczalników i produktów rozkładu termicznego. Wysoka przepustowość tego systemu z łatwością radzi sobie z ogromnymi strumieniami objętościowymi.

6.2 Produkcja i przetwarzanie chemiczne

Obiekty chemiczne często emitują stałe strumienie oparów rozpuszczalników podczas mieszania, pakowania i odpowietrzania reaktora. Odporność chemiczna i precyzyjna kontrola temperatury systemu zapobiegają niekontrolowanym reakcjom, jednocześnie wychwytując emisje o wysokiej czystości.

6.3 Druk komercyjny i pakowanie

Do drukowania wykorzystywane są duże ilości szybkoschnących farb i powłok zawierających toluen, ksylen i octan etylu. System ten odzyskuje energię cieplną z wysokoenergetycznych rozpuszczalników, zmniejszając rachunki za media.

7 Firma Changzhou uważa, że usługa Environmental Technology Co Ltd jest zaletą

Przy wyborze partnera zajmującego się ochroną środowiska kluczowe znaczenie ma wiedza inżynieryjna i globalne możliwości. Changzhou Thinks Environmental Technology Co., Ltd. jest wiodącym dostawcą systemów specjalizującym się w kontroli zanieczyszczeń powietrza w przemyśle.

7.1 Niezależne badania i rozwój

Changzhou Thinks Environmental Technology Co., Ltd. opiera się na niezależnie opracowanych produktach wysokiej jakości. To wewnętrzne skupienie inżynierów gwarantuje, że każdy komponent, od ramy konstrukcyjnej po wewnętrzne przegrody rozprowadzające przepływ powietrza, jest zoptymalizowany pod kątem maksymalnej wydajności i ścisłej kontroli jakości.

7.2 Indywidualne rozwiązania techniczne

Uznając, że nie ma dwóch identycznych linii produkcyjnych, Changzhou Thinks Environmental Technology Co., Ltd. zapewnia klientom światowej klasy technologię produktów i rozwiązania dostosowane do konkretnych układów fabryk, profili emisji i regionalnych celów regulacyjnych.

7.3 Globalne możliwości serwisowe i eksportowe

Changzhou Thinks Environmental Technology Co., Ltd. posiada solidne możliwości w zakresie usług globalnych. Firma z powodzeniem eksportuje swoje systemy do Ameryki Północnej, Europy, Afryki, Azji Południowo-Wschodniej i innych regionów międzynarodowych, udowadniając swoją zdolność do spełniania międzynarodowych standardów inżynieryjnych i wymagań logistycznych.

7.4 Międzybranżowa wiedza specjalistyczna

Główne obszary usług Changzhou Thinks Environmental Technology Co., Ltd. obejmują szeroką gamę wymagających sektorów, w tym odlewnictwo, metale nieżelazne, przemysł chemiczny, stal, opakowania, poligrafia, farmaceutyka, nowa energia i inne gałęzie przemysłu ciężkiego, zapewniając zespołowi głęboki wgląd w różnorodne wyzwania przemysłowe.

8 najczęściej zadawanych pytań

8.1 Jak długo katalizator z metalu szlachetnego wytrzymuje w komorze spalania

W normalnych warunkach pracy i odpowiedniej obróbce wstępnej katalizator zazwyczaj utrzymuje wysoką aktywność przez 8000 do 12000 godzin pracy. Ta żywotność zależy w dużej mierze od zapobiegania przedostawaniu się trucizn katalizatora, takich jak silikon, chlor lub metale ciężkie, do strumienia spalin.

8.2 Jaki jest typowy cykl wymiany węgla aktywnego o strukturze plastra miodu

Węgiel aktywny o strukturze plastra miodu może przejść setki cykli desorpcji, zanim jego struktura ulegnie degradacji. W większości standardowych operacji przemysłowych wymagana jest całkowita wymiana co 2 do 3 lat, w zależności od charakteru zanieczyszczeń organicznych i wydajności filtrów wstępnych.

8.3 Czy ten system może bezpośrednio obsługiwać spaliny o wysokiej temperaturze?

Jeżeli temperatura wchodzących gazów odlotowych przekracza 40 stopni Celsjusza, przed wejściem do złóż węgla aktywnego muszą one przejść przez moduł chłodzący. Wysokie temperatury znacznie obniżają skuteczność adsorpcji węgla aktywnego, dlatego w celu utrzymania wydajności systemu konieczne jest wstępne chłodzenie.

8.4 W jaki sposób system osiąga oszczędności energii podczas pracy

Oszczędności energii osiąga się poprzez proces zagęszczania i system odzyskiwania ciepła. Stężenie gazu o niskim stężeniu 10 do 20 razy powoduje zmniejszenie objętości wymagającej ogrzewania. Ciepło wytworzone w procesie utleniania katalitycznego jest następnie zawracane do obiegu w celu podgrzania strumienia desorpcji, minimalizując zużycie energii elektrycznej lub gazu.

8.5 Czy działanie tego zintegrowanego systemu jest w pełni zautomatyzowane

Tak, system wykorzystuje zaawansowaną programowalną jednostkę sterującą, która monitoruje temperatury, ciśnienia i stężenia gazów w czasie rzeczywistym. Przejście pomiędzy fazą adsorpcji, fazą desorpcji i pętlami chłodzenia bezpieczeństwa następuje automatycznie, bez konieczności ręcznej interwencji operatora.
